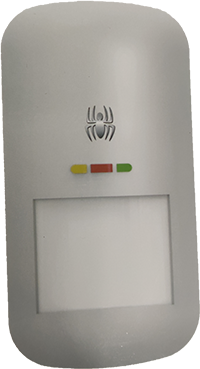

CUBE
DUAL TECHNOLOGY
DETECTOR
Questo sensore combina le peculiarita’ della microonda e
dell’infrarosso passivo e adotta un’avanzata tecnologia di analisi
del segnale per ridurre al minimo possibilita’ di falsi allarmi da
sollecitazioni ambientali. E’ indicato per magazzini, case negozi
ecc.
+12V GND ALARM TAMPER
+12V: DC positivo
GND: DC negativo
ALARM: uscita rele’ allarme
TAMPER: uscita switch tamper
Doppler + sistema di analisi
Antenna in banda X
Sensibilita’ microonda regolabile
Compen.ne automatica di temperatura
Opzione LED ON/OFF e conteggio impulsi
Funzione AND/OR per allarme
Rele’ allarme selezionabile NC/NO
Immunita’ alla luce bianca fino a 6500 lux
Alta immunita’ ad interferenze EMI e RFI
Tecnologia in SMT
SPECIFICHE TECNICHE
Tensione di funzionamento DC9-16V
Assorbimento < 35mA(DC12V)
Portata di rilevazione 12 mt
Angolo di rilevazione 110°
Frequenza microonda 10,525 ghz
Conteggio impulsi 1P o 2P
Installazione A parete con snodo
Altezza d’installazione Da 1,8 a 2,2 mt
Temperatura di lavoro – 10°/ + 55°
ROSSO allarme, GIALLO
mw VERDE infrarosso
Uscita allarme NC/NO, 24VDC, 80mA
Tamper switch NC, 24VDC, 40mA
Dimensioni 118x62x45 mm
