Bentel M-IN/OUT – Modulo Espansione Ingressi/Uscite Programmabili a 6 Terminali per Centrali Absoluta e KYO

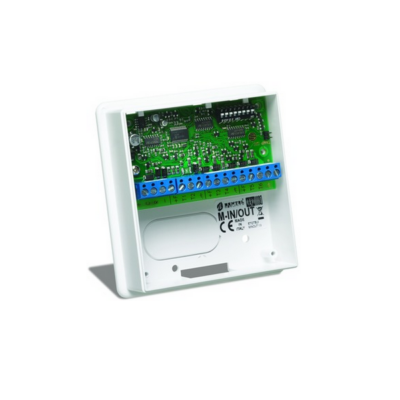

BENTEL M-IN/OUT – Modulo Espansione Ingressi/Uscite Programmabili

La Bentel M-IN/OUT è un modulo di espansione ingressi e uscite progettato per aumentare le possibilità di collegamento delle centrali antintrusione Bentel compatibili. Grazie ai suoi sei terminali programmabili, permette di aggiungere zone per il collegamento di sensori e dispositivi di sicurezza oppure uscite per il comando di apparecchiature esterne.
La configurazione è selezionabile tramite microinterruttori DIP, consentendo di adattare il modulo alle esigenze dell’impianto.

Modalità di funzionamento

Il modulo può essere configurato in quattro modalità:

• 6 ingressi: sei zone aggiuntive per il collegamento di dispositivi filari.
• 6 uscite: sei uscite programmabili di tipo open collector.
• 4 ingressi + 2 uscite: configurazione mista per gestire sensori e dispositivi esterni.
• 2 ingressi + 4 uscite: configurazione mista con prevalenza di uscite.
  Gli ingressi possono essere utilizzati anche come interfaccia per il collegamento di contatti per tapparelle, mentre le uscite open collector consentono il comando di dispositivi esterni.

Caratteristiche principali

• Sei terminali programmabili come ingressi e/o uscite.
• Quattro modalità di configurazione.
• Uscite di tipo open collector.
• Ingressi utilizzabili per rilevatori di movimento e contatti tapparella.
• Collegamento alla centrale tramite bus BPI a quattro fili.
• Protezione antisabotaggio contro l’apertura del contenitore.
• Protezione antistrappo contro la rimozione dalla parete.
• Installazione a parete, su scatola 503 o a incasso.
• Programmazione tramite microinterruttori DIP.

Specifiche tecniche

• Marca: Bentel
• Codice prodotto: M-IN/OUT
• Tipologia: espansione ingressi/uscite
• Terminali programmabili: 6
• Configurazioni: 6 ingressi, 6 uscite, 4 ingressi + 2 uscite, 2 ingressi + 4 uscite
• Tipo di uscite: open collector
• Collegamento: bus BPI a 4 fili, livello 12 V
• Tensione di alimentazione: 13,8 V DC
• Assorbimento: 20 mA, esclusi i dispositivi collegati
• Corrente massima sulle uscite: 100 mA per terminale
• Alimentazione ausiliaria per dispositivi collegati: massimo 400 mA complessivi
• Dimensioni: 108 × 101 × 34 mm
• Contenitore: plastico

Compatibilità e installazione

La M-IN/OUT è prevista per le centrali Bentel compatibili con il bus BPI a 12 V, tra cui le famiglie Absoluta e KYO. Prima dell’acquisto è opportuno verificare il supporto dell’espansione da parte dello specifico modello di centrale.
Il modulo viene fornito con contenitore plastico e può essere installato vicino ai dispositivi da collegare, riducendo la necessità di lunghi cablaggi verso la centrale.
La programmazione degli ingressi e delle uscite avviene tramite DIP switch. Per comandare carichi con assorbimento superiore a 100 mA è necessario utilizzare un’interfaccia relè compatibile, come la BRM04/12.
