BENTEL BPI3GEW ECLIPSE – Inseritore da incasso per chiave elettronica SAT, serie GEWISS

BENTEL BPI3GEW ECLIPSE – Inseritore per chiave elettronica SAT, serie GEWISS

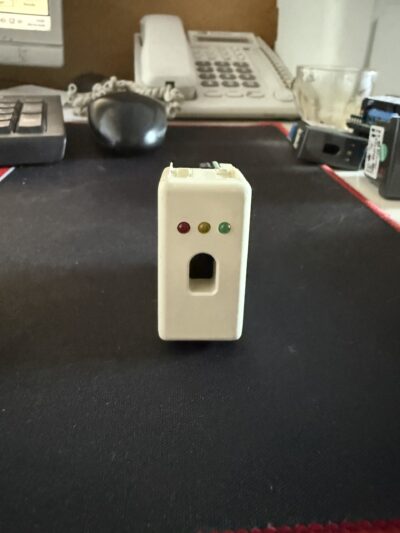

L’inseritore Bentel BPI3GEW ECLIPSE è un dispositivo di comando per impianti antintrusione, progettato per consentire l’inserimento, il disinserimento e la gestione delle parzializzazioni del sistema attraverso una chiave elettronica SAT.
Appartiene alla generazione originale degli inseritori Bentel ed è predisposto per l’installazione da incasso nelle scatole compatibili con la serie civile GEWISS.

Funzionamento con chiave elettronica SAT

Il sistema ECLIPSE utilizza una chiave elettronica SAT che comunica con l’inseritore senza necessità di contatti elettrici. La chiave non contiene batterie e non richiede alimentazione autonoma.
L’inserimento della chiave nell’apposita apertura consente di comandare l’impianto. Nel sistema ECLIPSE il pulsante di comando è posizionato sul fondo dell’inseritore e viene azionato premendo la chiave SAT.

Segnalazioni luminose

Il dispositivo integra tre LED frontali per la visualizzazione dello stato dell’impianto e delle parzializzazioni:

• LED rosso: indica lo stato di inserimento dell’impianto e segnala eventuali condizioni che potrebbero provocare un allarme indesiderato.
• LED giallo: segnala lo stato del gruppo di parzializzazione A.
• LED verde: segnala lo stato del gruppo di parzializzazione B.
  Le indicazioni dipendono dalla configurazione della centrale e dai gruppi di zone programmati.

Collegamento e configurazione

L’inseritore si collega alla centrale Bentel tramite bus BPI parallelo a 4 fili. La morsettiera è utilizzata per l’alimentazione e la comunicazione con la centrale.
La scheda integra microinterruttori DIP per l’impostazione dell’indirizzo del dispositivo. Quando vengono installati più inseritori o tastiere sullo stesso bus, ciascun dispositivo deve avere un indirizzo differente.

Installazione

Il BPI3GEW è progettato per il montaggio da incasso, con installazione analoga a quella di un comune interruttore elettrico.
Il dispositivo deve essere collegato alla morsettiera e configurato mediante i microinterruttori prima del fissaggio definitivo. Il cablaggio e l’indirizzamento devono rispettare le indicazioni del manuale della centrale utilizzata.

Compatibilità

Il BPI3GEW è destinato alle centrali Bentel dotate di bus BPI compatibile. È documentato nei manuali delle centrali Norma4 e Norma8 e della famiglia NormaCom.
La compatibilità effettiva deve essere verificata in base al modello della centrale e alle caratteristiche del relativo bus.
L’inseritore deve essere utilizzato con la chiave elettronica Bentel SAT.

Caratteristiche tecniche

• Marca: Bentel Security
• Codice prodotto: BPI3GEW
• Modello: ECLIPSE
• Tipologia: inseritore per chiave elettronica
• Chiave compatibile: Bentel SAT
• Comunicazione: bus BPI
• Collegamento: bus parallelo a 4 fili
• Segnalazioni: 3 LED (rosso, giallo e verde)
• Configurazione: microinterruttori DIP
• Funzioni: inserimento, disinserimento e gestione delle parzializzazioni
• Installazione: da incasso
• Serie civile: GEWISS

Nota sulla versione

Il codice BPI3GEW identifica la versione GEWISS standard dell’inseritore Bentel. Non va confuso con BPI3GP, dedicato alla serie GEWISS Playbus, né con BPI3-GN, versione GEWISS Noir. Non si tratta del lettore di prossimità ECLIPSE 2.
