Paradox CVT485 – Modulo Convertitore Seriale RS-485 per Comunicatori GSM

Paradox CVT485 – Convertitore Seriale RS-485 per Sistemi Antintrusione

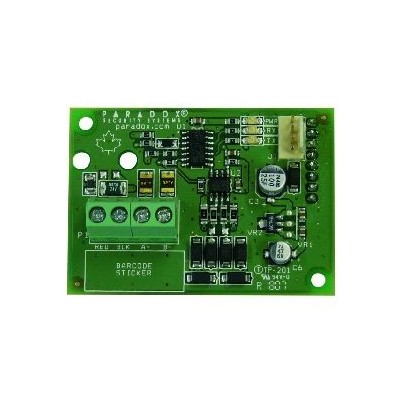

Il Paradox CVT485 è un modulo di conversione che permette di estendere il collegamento tra la centrale antintrusione e il comunicatore cellulare, trasformando la comunicazione seriale in RS-485.

Questa soluzione consente di posizionare il comunicatore GSM lontano dalla centrale, ad esempio in un punto dell’edificio dove la ricezione del segnale cellulare risulta migliore oppure dove è possibile nascondere il dispositivo in modo più efficace.

Caratteristiche principali

• Conversione del segnale seriale in RS-485.
• Collegamento tra centrale Paradox e comunicatore cellulare compatibile.
• Distanza massima di comunicazione RS-485: 300 metri.
• Installazione diretta sulla scheda della centrale.
• Collegamento tramite morsetti dedicati.
• Soluzione indicata per migliorare il posizionamento del comunicatore e la ricezione del segnale GSM.
• Utilizzo previsto per la trasmissione degli eventi alla centrale di vigilanza tramite rete GSM.

Compatibilità

• PCS250: compatibilità prevista dal produttore.
• PCS265 / PCS265LTE: supportato dalla documentazione tecnica Paradox per il collegamento RS-485.

Attenzione: il CVT485 è compatibile esclusivamente con la modalità di segnalazione GSM verso la centrale di vigilanza. Non va considerato un convertitore universale per qualsiasi comunicatore Paradox: verificare il modello e il protocollo di comunicazione prima dell’installazione. Non è indicato per il PCS265V8 con protocollo MQTT.

Installazione e collegamento
Il modulo viene installato direttamente sulla scheda della centrale, utilizzando i connettori previsti. Il collegamento RS-485 tra centrale e comunicatore può raggiungere 300 metri per le linee dati A+ e B-. La lunghezza dei cavi di alimentazione è invece inferiore e dipende dalla sezione del conduttore utilizzato.

Dimensioni

• 63 × 45 × 28 mm circa.
