Paradox ZX82 – Modulo di Espansione a 8 Zone Cablato con Contenitore e Indicatori LED

Paradox ZX82 – Modulo di Espansione a 8 Zone con Contenitore

Il Paradox ZX82 è un modulo di espansione progettato per aumentare il numero di zone cablate disponibili nelle centrali antintrusione Paradox. Si collega alla centrale tramite BUS a 4 fili e permette di integrare fino a 8 ulteriori dispositivi di rilevazione, come sensori volumetrici, contatti magnetici e altri dispositivi cablati.

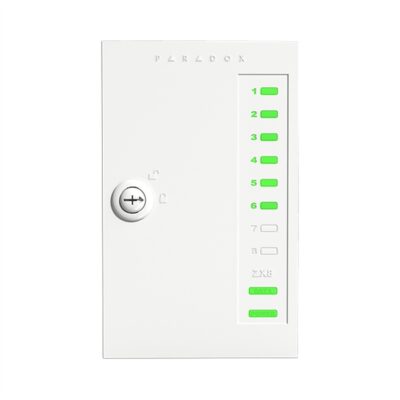

A differenza del modello ZX8, il ZX82 viene fornito con un contenitore plastico dedicato, indicatori LED per la visualizzazione dello stato degli ingressi e protezioni antimanomissione integrate.

Caratteristiche principali

• 8 ingressi di zona cablati aggiuntivi.
• Supporto alla funzione ATZ per il raddoppio delle zone, fino a 16 zone logiche sulle centrali compatibili.
• Collegamento tramite BUS Paradox a 4 fili.
• Indicatori LED per lo stato delle 8 zone.
• LED dedicati alla segnalazione dell’alimentazione e della comunicazione con la centrale.
• Contenitore plastico ABS con sistema di blocco del coperchio.
• Protezione antimanomissione contro l’apertura del contenitore.
• Protezione antimanomissione contro la rimozione dalla parete.
• Firmware aggiornabile tramite software BabyWare e interfaccia 307USB.
• Certificazione EN 50131-3 Grado 3, Classe II.

Compatibilità
Il modulo ZX82 è progettato per le centrali Paradox delle seguenti famiglie:

• Digiplex EVO.
• Spectra SP.
• Magellan MG.

Il manuale di installazione indica la compatibilità con le centrali Paradox dotate di firmware versione 6.80 o superiore. È comunque necessario verificare il modello specifico della centrale e la relativa versione firmware.

Specifiche tecniche

• Numero di ingressi: 8.
• Alimentazione: 9–16 V CC.
• Assorbimento massimo: 95 mA con tutti i LED accesi.
• Temperatura operativa: da -20 °C a +50 °C.
• Umidità operativa: fino al 95%.
• Collegamento: BUS a 4 fili.
• Dimensioni contenitore (A × L × P): 165 × 102 × 25 mm.
• Certificazioni: EN 50131-3 Grado 3, Classe II; CE.

Segnalazioni LED

• POWER: indica la presenza e la corretta alimentazione del modulo.
• RX/TX: segnala la comunicazione con la centrale.
• ZONE 1–8: visualizza lo stato degli ingressi, indicando zone aperte o condizioni di manomissione.

Installazione
Il modulo viene collegato ai terminali BUS della centrale, rispettando la corrispondenza dei collegamenti positivo, negativo, GRN e YEL. Gli ingressi devono essere successivamente registrati e configurati tramite la centrale e il software di programmazione compatibile.

Differenze tra ZX82 e ZX8

• ZX82: contenitore plastico, indicatori LED per le zone, alimentazione 9–16 V CC e protezioni antimanomissione integrate.
• ZX8: scheda elettronica senza contenitore dedicato, assorbimento inferiore e un’uscita PGM integrata da 50 mA.

I due modelli svolgono quindi la stessa funzione di espansione a 8 zone, ma presentano dotazioni e caratteristiche differenti.
