Paradox ZX8SP – Modulo di Espansione a 8 Zone Cablato con Uscita PGM

Paradox ZX8SP – Espansione a 8 Zone per Centrali Antintrusione

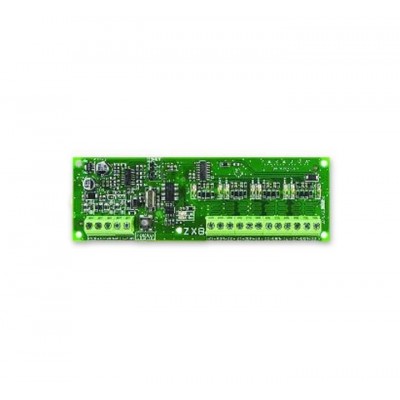

Il Paradox ZX8SP è un modulo di espansione progettato per aumentare il numero di ingressi cablati disponibili nelle centrali antintrusione Paradox. Si collega al BUS della centrale e permette di integrare fino a 8 dispositivi di rilevazione aggiuntivi, come sensori volumetrici, contatti magnetici e altri dispositivi cablati.

Il modulo dispone anche di un’uscita programmabile PGM integrata, utilizzabile per comandare dispositivi ausiliari in base alla programmazione della centrale.

Caratteristiche principali

• 8 ingressi di zona cablati aggiuntivi.
• 1 uscita programmabile PGM integrata da 50 mA.
• Collegamento alla centrale tramite BUS Paradox a 4 fili.
• Possibilità di utilizzare l’ingresso Z1 come ingresso antimanomissione.
• Indirizzamento configurabile tramite ponticelli.
• Segnalazioni LED per il controllo del funzionamento e della comunicazione.
• Installazione su scheda elettronica.
• Non supporta la funzione ATZ.
• Non supporta il collegamento di zone incendio.

Compatibilità
Secondo la documentazione ufficiale Paradox, il modulo ZX8SP è compatibile con:

• Centrali Spectra SP.
• Centrali Spectra con firmware versione 2.0 o superiore.
• Centrali Magellan MG5000 e MG5050.

Il manuale indica un massimo di 3 moduli ZX8SP per i sistemi SP e un massimo di 1 modulo per la famiglia Spectra precedente.

Specifiche tecniche

• Numero di ingressi: 8 zone standard.
• Numero di uscite: 1 PGM.
• Corrente massima uscita PGM: 50 mA.
• Alimentazione: 12–16 V CC.
• Assorbimento: 28 mA.
• Temperatura operativa: da -20 °C a +50 °C.
• Collegamento: BUS Paradox a 4 fili.

Installazione e configurazione
Il modulo viene collegato al BUS della centrale rispettando la polarità e la disposizione dei terminali. L’indirizzamento degli ingressi viene configurato tramite i ponticelli, secondo il modello di centrale utilizzato.

L’ingresso Z1 può essere configurato come ingresso antimanomissione, mentre l’uscita PGM può essere programmata per comandare dispositivi esterni compatibili.

Differenze tra ZX8, ZX8SP e ZX82

• ZX8: espansione a 8 zone con uscita PGM, compatibile anche con Digiplex EVO.
• ZX8SP: espansione a 8 zone con uscita PGM, destinata alle famiglie Spectra, Magellan ed E.
• ZX82: espansione a 8 zone con contenitore, LED di stato e protezioni antimanomissione integrate.

La scelta del modulo deve quindi essere effettuata verificando la famiglia e il modello esatto della centrale.
