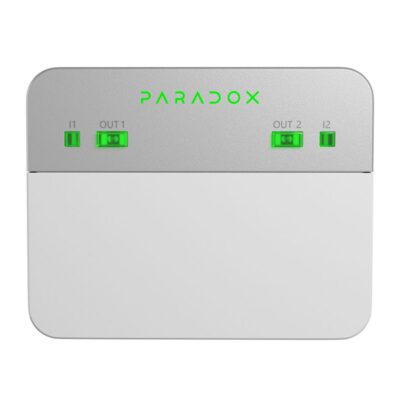

Paradox ZP2M – Espansore Ibrido Wireless/Bus a 2 Ingressi e 2 Uscite Relè

PARADOX ZP2M – Espansore Ibrido Wireless/Bus a 2 Ingressi e 2 Uscite Relè

Il ZP2M è un modulo di espansione progettato per ampliare le possibilità di collegamento e automazione dei sistemi di sicurezza Paradox Serie M. Integra due ingressi programmabili e due uscite relè configurabili, consentendo di collegare dispositivi cablati e gestire apparecchiature esterne attraverso un unico modulo.

La comunicazione con la centrale può avvenire tramite tecnologia wireless bidirezionale oppure mediante bus M-Bus RS-485 cifrato. Questa architettura ibrida permette anche di utilizzare il collegamento radio come canale di riserva quando il dispositivo è collegato al bus.

Caratteristiche principali

• Modulo di espansione ibrido wireless e bus
• 2 ingressi di zona completamente programmabili
• 2 uscite relè indipendenti configurabili NO/NC
• Contatti relè con portata di 30 V / 2 A ciascuno
• Supporto per il controllo di due porte da garage
• Comunicazione wireless bidirezionale GFSK con frequency hopping e cifratura
• Collegamento M-Bus RS-485 cifrato, fino a circa 300 metri
• Possibilità di utilizzare wireless e bus come canali di comunicazione
• Batteria ricaricabile Li-ion integrata da 3,7 V / 1000 mAh
• Autonomia di backup fino a 2 ore con carico AUX da 100 mA
• Uscita ausiliaria per alimentazione di dispositivi esterni
• Protezione antimanomissione del coperchio e della parete
• Indicazioni LED per stato del dispositivo, ingressi e uscite
• Configurazione e monitoraggio tramite BlueEye
• Aggiornamento firmware tramite bus o wireless

Specifiche tecniche

• Modello: ZP2M
• Tipologia: espansore ibrido ingressi/uscite wireless o bus
• Ingressi: 2 zone programmabili o ingressi di segnalazione
• Configurazione ingressi: senza EOL, singola EOL o doppia EOL da 1 kΩ
• Uscite: 2 relè configurabili normalmente aperti (NO) o normalmente chiusi (NC)
• Portata contatti relè: 30 V / 2 A ciascuno
• Alimentazione: 11,5–14 V CC / minimo 500 mA
• Corrente assorbita dal dispositivo: massimo 200 mA
• Consumo massimo: 2,4 W
• Collegamento bus: M-Bus RS-485 cifrato
• Portata bus: fino a circa 300 m
• Comunicazione wireless: GFSK bidirezionale con salto di frequenza e cifratura
• Frequenza radio: 868 MHz o 914 MHz, in base alla versione regionale
• Potenza RF: +14 dBm a 868 MHz; +22 dBm a 914 MHz nei Paesi autorizzati
• Batteria: Li-ion ricaricabile 3,7 V / 1000 mAh
• Autonomia batteria: fino a 2 ore con carico AUX da 100 mA
• Uscita ausiliaria: 11–13,8 V CC / 100 mA
• Tempo di trasmissione: inferiore a 20 ms
• Intervallo di supervisione: 3, 10 o 20 minuti
• Temperatura di funzionamento: da -20 °C a +50 °C
• Temperatura di ricarica batteria: da 0 °C a +40 °C
• Umidità massima: 93%
• Ambiente di installazione: interno
• Colore: bianco
• Dimensioni: 87 × 69 × 30 mm
• Peso: 109 g
• Certificazioni: CE, FCC 15.247, EN 50131-3, EN 50131-5-3, Grado 2 wireless, Grado 3 bus, Classe ambientale II

Installazione e compatibilità

Il ZP2M è progettato per i sistemi Paradox Serie M e può essere collegato alla centrale attraverso il bus M-Bus oppure tramite comunicazione wireless. Quando entrambi i collegamenti sono disponibili e configurati, la connessione radio può fungere da canale di riserva in caso di interruzione del bus.

Gli ingressi possono essere configurati per il collegamento di dispositivi cablati con differenti modalità di bilanciamento. Le due uscite relè permettono invece di comandare apparecchiature esterne, inclusi sistemi di apertura per porte da garage.

Applicazioni

Il modulo ZP2M è indicato per impianti residenziali e commerciali che richiedono l’integrazione di ingressi cablati e comandi elettrici in un sistema Paradox Serie M. È particolarmente adatto al controllo di due porte da garage, all’attivazione di dispositivi ausiliari e all’espansione di impianti con collegamento ibrido wireless e cablato.
