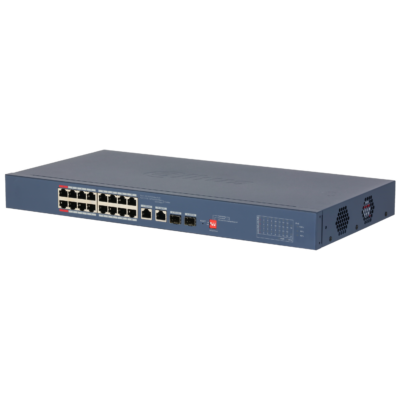

Dahua CS4218-16ET-135-V2 Switch PoE+ Cloud Managed 18 Porte, 16 PoE, 2 Uplink Gigabit e 135W

Dahua CS4218-16ET-135-V2: switch PoE gestito a 18 porte per videosorveglianza IP

Il Dahua CS4218-16ET-135-V2 è uno switch Ethernet Layer 2 progettato per realizzare reti cablate con alimentazione PoE integrata. Grazie alle 16 porte PoE e alle due porte combo Gigabit, consente di collegare numerose telecamere IP e altri dispositivi compatibili, mantenendo una connessione di uplink verso la rete principale.

Il budget PoE complessivo di 135 W e il supporto a diversi standard di alimentazione lo rendono adatto a impianti di videosorveglianza, uffici, negozi e strutture professionali che richiedono connettività centralizzata e gestione semplificata.

16 porte PoE con supporto Hi-PoE e IEEE 802.3bt

Lo switch integra 16 porte RJ-45 Fast Ethernet 10/100 Mbps con PoE, compatibili con gli standard IEEE 802.3af e IEEE 802.3at. Le porte 1 e 2 supportano anche Hi-PoE e IEEE 802.3bt, con potenza fino a 90 W per singola porta. Le porte 3–16 supportano un’erogazione massima di 30 W ciascuna.

Il budget complessivo di alimentazione PoE è pari a 135 W, da distribuire tra i dispositivi collegati. Questa configurazione permette di alimentare telecamere IP e apparati compatibili direttamente attraverso il cavo Ethernet, riducendo la necessità di alimentatori individuali.

Per progettare correttamente l’impianto, è importante verificare il consumo dei singoli dispositivi e mantenere la potenza totale entro il budget disponibile.

Uplink Gigabit e porte combo SFP

Il CS4218-16ET-135-V2 dispone di due porte combo Gigabit, ciascuna utilizzabile tramite interfaccia RJ-45 10/100/1000 Mbps oppure tramite slot SFP da 1 Gbps. Le interfacce RJ-45 e SFP della stessa porta combo sono alternative e non costituiscono collegamenti indipendenti simultaneamente utilizzabili.

Questa configurazione consente di scegliere tra collegamento Ethernet in rame e collegamento in fibra ottica, in base alla struttura della rete. Gli slot SFP supportano moduli compatibili per realizzare uplink ottici verso altri switch o apparati di rete.

Gestione cloud tramite DoLynk Care

Il dispositivo supporta la gestione locale tramite interfaccia web e la gestione centralizzata attraverso la piattaforma cloud DoLynk Care. Le funzionalità di monitoraggio consentono di controllare lo stato della rete, consultare i registri e individuare eventuali anomalie.

Il supporto LLDP facilita il rilevamento dei dispositivi collegati e la visualizzazione della topologia di rete. Questa funzione può semplificare le operazioni di installazione e manutenzione, soprattutto negli impianti con numerose telecamere IP.

Modalità Extend e PoE Watchdog

La modalità Extend consente di raggiungere distanze di trasmissione PoE fino a 250 metri sulle porte 1–16. In questa modalità la velocità di trasmissione è limitata a 10 Mbps e la funzione è disponibile quando lo switch opera nella modalità prevista dal produttore.

La funzione PoE Watchdog monitora le porte PoE e può riavviare automaticamente l’alimentazione di una porta quando non viene rilevato traffico per due minuti. Extend e PoE Watchdog sono disponibili quando la modalità Managed è disattivata: è quindi necessario verificare la configurazione prima di utilizzare queste funzionalità.

La distanza effettiva può variare in base al tipo e alle condizioni del cavo, alla resistenza del collegamento e al consumo dei dispositivi alimentati.

VLAN e funzioni per la sicurezza della rete

Il Dahua CS4218-16ET-135-V2 integra funzionalità per organizzare il traffico e migliorare la stabilità dei collegamenti:

• VLAN IEEE 802.1Q: consente di segmentare logicamente la rete.
• Prevenzione dei loop: aiuta a limitare i problemi causati da collegamenti ridondanti non correttamente configurati.
• Isolamento delle porte: permette di limitare la comunicazione tra dispositivi collegati.
• Controllo delle tempeste broadcast e multicast: contribuisce a contenere il traffico eccessivo.
• Flow Control IEEE 802.3x: supporta la gestione del flusso dei dati.
• Port mirroring: permette di replicare il traffico per attività di analisi e diagnostica.
• LLDP: facilita il rilevamento dei dispositivi e la gestione della topologia di rete.

La capacità di switching di 7,2 Gbps e la velocità di inoltro di 5,36 Mpps completano la dotazione di questo switch per reti professionali.

Specifiche tecniche principali

• Marca: Dahua
• Modello: CS4218-16ET-135-V2
• Tipologia: switch Ethernet Layer 2 gestito con PoE
• Numero totale di porte: 18
• Porte PoE: 16 × RJ-45 Fast Ethernet 10/100 Mbps
• Porte combo uplink: 2 × RJ-45 Gigabit Ethernet / SFP 1 Gbps
• Standard PoE: IEEE 802.3af, IEEE 802.3at, Hi-PoE e IEEE 802.3bt
• Potenza massima porte 1–2: fino a 90 W per porta
• Potenza massima porte 3–16: fino a 30 W per porta
• Budget PoE complessivo: 135 W
• Capacità di switching: 7,2 Gbps
• Velocità di inoltro pacchetti: 5,36 Mpps
• Buffer pacchetti: 4 Mbit
• Tabella indirizzi MAC: 8K
• Jumbo frame: fino a 9216 byte
• Gestione: interfaccia web e cloud tramite DoLynk Care
• VLAN: fino a 32, IEEE 802.1Q
• Funzioni aggiuntive: PoE Watchdog, modalità Extend, prevenzione loop, isolamento porte, flow control e port mirroring
• Distanza PoE in modalità Extend: fino a 250 m a 10 Mbps
• Alimentazione: alimentatore integrato, 100–240 V AC, 47–63 Hz, massimo 3 A
• Consumo a riposo: massimo 6 W
• Consumo a pieno carico: 154 W
• Protezione ESD: 8 kV in aria e 6 kV a contatto
• Protezione contro le sovratensioni: 4 kV in modo comune e 2 kV in modo differenziale
• Temperatura operativa: da -10 °C a +55 °C
• Temperatura di stoccaggio: da -40 °C a +70 °C
• Umidità operativa: 5%–95%, senza condensa
• Dimensioni: 440 × 220 × 44 mm
• Peso netto: 2,23 kg
• Materiale del telaio: lamiera metallica
• Installazione: desktop o rack

Una soluzione centralizzata per impianti professionali

Il Dahua CS4218-16ET-135-V2 combina 16 porte PoE, uplink Gigabit in rame o fibra e gestione cloud in un unico switch. Il supporto agli standard PoE ad alta potenza, insieme alle funzioni VLAN e di monitoraggio, lo rende adatto a impianti di videosorveglianza IP e reti professionali che richiedono numerosi collegamenti cablati. Per ottenere prestazioni affidabili, è consigliabile pianificare il budget PoE e scegliere la modalità di funzionamento in base alle distanze e alle esigenze di gestione della rete.
