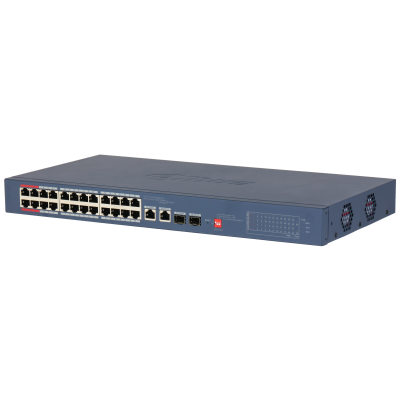

Dahua CS4226-24ET-240-V2 Switch PoE++ Cloud Managed 26 Porte, 24 PoE e Budget 240W

Dahua CS4226-24ET-240-V2: switch PoE a 26 porte per videosorveglianza IP

Il Dahua CS4226-24ET-240-V2 è uno switch Ethernet Layer 2 progettato per centralizzare la connettività e l’alimentazione di numerosi dispositivi IP. Con 24 porte PoE e due porte combo Gigabit, consente di collegare telecamere di rete e altri apparati compatibili, mantenendo un collegamento verso la rete principale tramite Ethernet in rame o fibra ottica.

Il budget PoE complessivo di 240 W, le funzioni di gestione cloud e gli strumenti di controllo della rete lo rendono adatto a impianti di videosorveglianza, uffici, negozi e infrastrutture aziendali che richiedono numerose connessioni cablate.

24 porte PoE con supporto IEEE 802.3bt fino a 90 W

Lo switch dispone di 24 porte RJ-45 Fast Ethernet 10/100 Mbps con PoE, compatibili con gli standard IEEE 802.3af e IEEE 802.3at. Le porte 1–4 supportano anche Hi-PoE e IEEE 802.3bt, con potenza fino a 90 W per porta; le porte 5–24 supportano fino a 30 W ciascuna.

Il budget PoE totale è di 240 W, da distribuire tra tutti i dispositivi collegati. Questa configurazione permette di alimentare un elevato numero di telecamere IP e apparati compatibili direttamente attraverso il cavo Ethernet, riducendo la necessità di alimentatori separati.

Per dimensionare correttamente l’impianto, è importante verificare il consumo effettivo dei dispositivi e assicurarsi che la potenza richiesta rientri nel budget complessivo disponibile.

Due porte combo Gigabit per uplink in rame o fibra

Il CS4226-24ET-240-V2 integra due porte combo Gigabit, ciascuna utilizzabile tramite interfaccia RJ-45 10/100/1000 Mbps oppure tramite slot SFP da 1 Gbps.

Le interfacce RJ-45 e SFP associate alla stessa porta combo sono alternative e non costituiscono quattro uplink indipendenti. Questa soluzione permette di scegliere il collegamento più adatto all’infrastruttura, utilizzando cavi Ethernet oppure moduli SFP compatibili per connessioni in fibra ottica.

Gestione cloud tramite DoLynk Care

Il dispositivo supporta la gestione locale tramite interfaccia web e il monitoraggio centralizzato attraverso la piattaforma DoLynk Care. Le funzioni di gestione permettono di controllare lo stato dello switch, consultare i registri di sistema e individuare eventuali anomalie.

Il supporto LLDP facilita il rilevamento dei dispositivi collegati e la visualizzazione della topologia di rete, semplificando le operazioni di configurazione e manutenzione negli impianti con numerose telecamere IP.

Modalità Extend e PoE Watchdog

La modalità Extend consente di raggiungere distanze di trasmissione PoE fino a 250 metri sulle porte 1–24. In questa modalità la velocità di trasmissione è limitata a 10 Mbps. La distanza effettiva dipende dal tipo e dalle condizioni del cavo e dal consumo del dispositivo alimentato.

La funzione PoE Watchdog monitora le porte PoE e può riavviare automaticamente l’alimentazione di una porta quando non viene rilevato traffico per due minuti. Entrambe le funzioni sono disponibili quando la modalità Managed è disattivata, pertanto è necessario verificare la configurazione dello switch prima di utilizzarle.

VLAN e funzioni di protezione della rete

Il Dahua CS4226-24ET-240-V2 integra funzionalità per organizzare il traffico e migliorare la stabilità dei collegamenti:

• VLAN IEEE 802.1Q: consente di segmentare logicamente la rete.
• Prevenzione dei loop: aiuta a limitare i problemi causati da collegamenti ridondanti non correttamente configurati.
• Isolamento delle porte: permette di limitare la comunicazione tra dispositivi collegati.
• Controllo delle tempeste broadcast e multicast: contribuisce a contenere il traffico eccessivo.
• Flow Control IEEE 802.3x: supporta la gestione del flusso dei dati.
• Port mirroring: permette di replicare il traffico per attività di analisi e diagnostica.
• LLDP: facilita il rilevamento dei dispositivi collegati e la gestione della topologia di rete.

La capacità di switching di 8,8 Gbps e la velocità di inoltro di 6,55 Mpps completano la dotazione di questo switch per reti professionali con numerosi dispositivi collegati.

Specifiche tecniche principali

• Marca: Dahua
• Modello: CS4226-24ET-240-V2
• Tipologia: switch Ethernet Layer 2 gestito con PoE
• Numero totale di porte: 26
• Porte PoE: 24 × RJ-45 Fast Ethernet 10/100 Mbps
• Porte combo uplink: 2 × RJ-45 Gigabit Ethernet / SFP 1 Gbps
• Standard PoE: IEEE 802.3af, IEEE 802.3at, Hi-PoE e IEEE 802.3bt
• Potenza massima porte 1–4: fino a 90 W per porta
• Potenza massima porte 5–24: fino a 30 W per porta
• Budget PoE complessivo: 240 W
• Capacità di switching: 8,8 Gbps
• Velocità di inoltro pacchetti: 6,55 Mpps
• Buffer pacchetti: 4 Mbit
• Tabella indirizzi MAC: 8K
• Jumbo frame: fino a 9216 byte
• Gestione: interfaccia web e cloud tramite DoLynk Care
• VLAN: fino a 32
• Funzioni aggiuntive: PoE Watchdog, modalità Extend, prevenzione loop, isolamento porte, flow control e port mirroring
• Distanza PoE in modalità Extend: fino a 250 m a 10 Mbps sulle porte 1–24
• Alimentazione: alimentatore integrato, 100–240 V AC, 47–63 Hz, massimo 4 A
• Consumo a riposo: massimo 3 W
• Consumo a pieno carico: 247,5 W
• Protezione ESD: 8 kV in aria e 6 kV a contatto
• Protezione contro le sovratensioni: 6 kV in modo comune e 1 kV in modo differenziale
• Temperatura operativa: da -10 °C a +55 °C
• Temperatura di stoccaggio: da -40 °C a +70 °C
• Umidità operativa: 10%–90%, senza condensa
• Dimensioni: 440 × 228,81 × 43,65 mm
• Peso netto: 2,55 kg
• Materiale del telaio: lamiera metallica
• Installazione: desktop o rack
• Certificazione: CE

Una soluzione centralizzata per reti IP di grandi dimensioni

Il Dahua CS4226-24ET-240-V2 combina 24 porte PoE, due uplink combo Gigabit, un budget di alimentazione di 240 W e gestione cloud in un unico dispositivo. È indicato per impianti di videosorveglianza IP e reti professionali che richiedono numerosi collegamenti cablati, alimentazione centralizzata e monitoraggio della rete. Per un’installazione affidabile, è consigliabile pianificare il budget PoE e considerare le limitazioni di velocità previste dalla modalità Extend.
