Scheda elettronica KEY – COMBIT per controllo accessi

Scheda elettronica KEY – COMBIT per controllo accessi

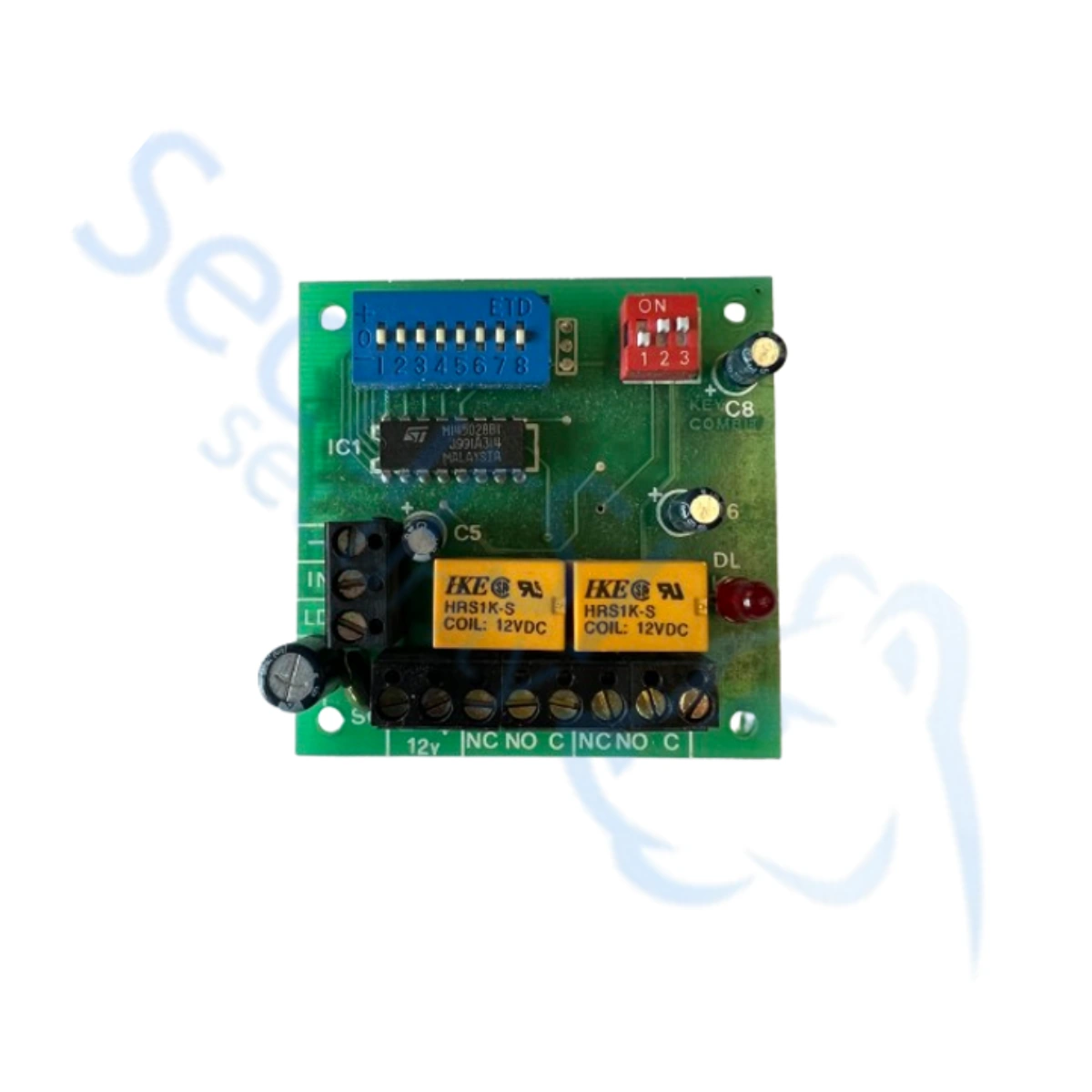

La scheda elettronica KEY – COMBIT è il cuore del sistema di controllo a chiave. Gestisce la lettura del codice proveniente dalle chiavi elettroniche, comandando il relè RL1 per l’attivazione di impianti o dispositivi, e il relè RL2 per la protezione antisabotaggio.

Caratteristiche tecniche:

• Alimentazione: 10V – 14V c.c.
• Assorbimento: 30 mA – 50 mA a 13.5V
• Contatti relè: 1A – 24V
• Collegamento massimo: fino a 4 inseritori

Modalità di attivazione relè RL1 (selezionabili tramite DIP switch):

• Passo-passo
• Impulsivo
• Impulsivo ritardato (10 sec)

Funzione antisabotaggio:

• In caso di codice errato o assenza di codice, si attiva il relè RL2
• All’accensione, RL2 va in stato d’allarme e si resetta automaticamente o con codice corretto

Altre funzioni:

• Programmazione del codice scheda tramite DIP switch (1–8)
• Connessione con LED indicatori (LD1, LD2) opzionali
• Connessione dettagliata tramite morsettiera a 11 poli

Questa scheda è ideale per realizzare sistemi di controllo accessi, automazione o sicurezza affidabili e resistenti a manomissioni.
