Dahua TPC-BF5641-TB13F6-J-S5-V1 Telecamera Termica con Misurazione Temperatura 4MP 13mm 6mm AI PoE ePoE IP67

Dahua TPC-BF5641-TB13F6-J-S5-V1 – Telecamera termica con misurazione della temperatura

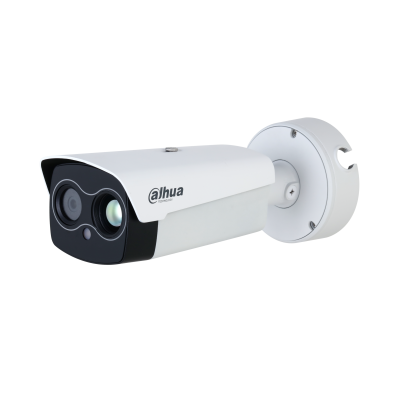

La Dahua TPC-BF5641-TB13F6-J-S5-V1 è una telecamera termica ibrida bullet IP progettata per il monitoraggio della temperatura, la videosorveglianza professionale e la protezione di aree sensibili. Combina un sensore termico da 640 × 512 pixel con una telecamera ottica da 4 MP, permettendo di individuare anomalie termiche e osservare contemporaneamente la scena attraverso immagini visibili.

La configurazione comprende un obiettivo termico da 13 mm e un obiettivo visibile da 6 mm. La misurazione della temperatura senza contatto la rende adatta al controllo di apparecchiature, impianti industriali e aree tecniche in cui è importante individuare tempestivamente variazioni termiche. La versione J-S5-V1 comprende la scatola di giunzione per agevolare l’installazione.

Doppio sensore termico e ottico

Il sensore termico VOx non raffreddato offre una risoluzione di 640 × 512 pixel, un passo pixel di 12 μm e una sensibilità termica NETD fino a 35 mK a f/1.0. Opera nella banda infrarossa compresa tra 8 e 14 μm, consentendo di analizzare le differenze di temperatura anche in condizioni di illuminazione visibile insufficiente.

Il sensore ottico CMOS da 4 MP acquisisce immagini con risoluzione massima di 2688 × 1520 pixel. L’integrazione dei due canali consente di affiancare le informazioni termiche alle immagini visibili per facilitare la verifica degli eventi rilevati.

Misurazione della temperatura senza contatto

La telecamera permette di misurare la temperatura degli oggetti senza contatto fisico, supportando il monitoraggio di impianti, macchinari e apparecchiature.

Le modalità di misurazione comprendono:

• Misurazione puntuale: rilevamento della temperatura in punti specifici dell’immagine.
• Misurazione lineare: analisi termica lungo una linea definita.
• Misurazione su area: controllo della temperatura in zone selezionate.
• Rilevamento delle anomalie termiche: individuazione di valori che superano le soglie configurate.
• Allarmi di temperatura: segnalazione di condizioni potenzialmente critiche.

L’intervallo di misurazione comprende la modalità per basse temperature da -20 °C a +150 °C e quella per alte temperature da 0 °C a +550 °C. La precisione dichiarata raggiunge ±2 °C o ±2%, nelle condizioni operative previste dal produttore.

Con l’obiettivo termico da 13 mm, la distanza indicativa per la misurazione della temperatura è compresa tra 2 e 11 metri. Per ottenere risultati affidabili è importante considerare la distanza dal bersaglio, l’emissività del materiale e le condizioni ambientali.

Ottiche e campo visivo

La configurazione delle ottiche consente di combinare il rilevamento termico con una visione ottica dettagliata:

• Obiettivo termico: 13 mm, fuoco fisso.
• Campo visivo termico: 32° in orizzontale e 25,7° in verticale.
• Sensore ottico: CMOS da 1/1,8″.
• Risoluzione ottica: 4 MP, fino a 2688 × 1520 pixel.
• Obiettivo visibile: 6 mm, fuoco fisso.
• Campo visivo ottico: 55,3° in orizzontale e 30° in verticale.
• Illuminazione supplementare: portata dichiarata fino a 80 m.

L’obiettivo termico da 13 mm offre un campo visivo più ristretto rispetto alle ottiche termiche grandangolari, risultando adatto al controllo di aree specifiche e al monitoraggio termico a maggiore distanza rispetto alle versioni con obiettivo da 5 o 9 mm.

Analisi intelligente e allarmi

La Dahua TPC-BF5641-TB13F6-J-S5-V1 integra funzionalità di analisi intelligente che contribuiscono alla sicurezza e al monitoraggio degli ambienti:

• Rilevamento del calore: individuazione di fonti termiche e anomalie.
• Rilevamento del fumo: supporto all’identificazione di potenziali situazioni di rischio.
• Protezione perimetrale: rilevamento di attraversamento linea e intrusione.
• Classificazione di persone e veicoli: distinzione dei target rilevanti.
• Tracciamento dei punti caldi e freddi: supporto all’analisi delle variazioni termiche.
• Modalità Fusion: combinazione delle informazioni termiche e ottiche.
• Picture in Picture (PIP): visualizzazione contemporanea di dettagli provenienti dai due canali.

Gli allarmi acustici e luminosi integrati permettono di segnalare gli eventi rilevati. Le prestazioni effettive dipendono dalla configurazione del dispositivo e dalle condizioni ambientali.

Connettività, archiviazione e installazione

La connessione Ethernet consente di integrare la telecamera nei sistemi di videosorveglianza IP. Il supporto PoE 802.3af ed ePoE semplifica il cablaggio con infrastrutture compatibili; con un’installazione e apparati adeguati, ePoE può supportare collegamenti su distanze estese.

La registrazione locale su scheda MicroSD fino a 512 GB permette di archiviare i filmati direttamente sul dispositivo. Le interfacce audio, gli ingressi e le uscite di allarme e la porta RS-485 consentono l’integrazione con altri componenti dell’impianto.

La certificazione IP67 protegge la telecamera da polvere e infiltrazioni d’acqua. La versione J comprende la scatola di giunzione; l’uscita video analogica CVBS non è supportata nella configurazione con scatola di giunzione.

Caratteristiche tecniche

• Marca: Dahua
• Modello: TPC-BF5641-TB13F6-J-S5-V1
• Tipologia: telecamera termica ibrida bullet IP con misurazione della temperatura
• Sensore termico: VOx non raffreddato
• Risoluzione termica: 640 × 512 pixel
• Passo pixel termico: 12 μm
• Sensibilità termica NETD: ≤35 mK (@ f/1.0)
• Banda spettrale termica: 8–14 μm
• Obiettivo termico: 13 mm, fuoco fisso
• Campo visivo termico: 32° H / 25,7° V
• Sensore ottico: CMOS da 1/1,8″
• Risoluzione ottica: 4 MP, fino a 2688 × 1520 pixel
• Obiettivo visibile: 6 mm, fuoco fisso
• Campo visivo ottico: 55,3° H / 30° V
• Intervallo di misurazione della temperatura: da -20 °C a +150 °C e da 0 °C a +550 °C
• Precisione di misurazione: fino a ±2 °C o ±2%, nelle condizioni specificate dal produttore
• Distanza indicativa per la misurazione termica: da 2 a 11 m con obiettivo da 13 mm
• Modalità di misurazione: punto, linea e area
• Funzioni intelligenti: rilevamento termico e del fumo, protezione perimetrale e classificazione persone/veicoli
• Modalità di visualizzazione: Fusion e PIP
• Allarmi integrati: acustico e luminoso
• Archiviazione locale: MicroSD fino a 512 GB
• Compressione video: H.265, H.264M, H.264H e H.264B
• Interfaccia di rete: RJ-45 10/100 Base-T
• Ingressi allarme: 2
• Uscite allarme: 2
• Ingresso audio: 1
• Uscita audio: 1
• Interfaccia seriale: RS-485
• Uscita video analogica: CVBS/BNC non disponibile nella versione con scatola di giunzione
• Alimentazione: 12 V DC ±20%, PoE 802.3af ed ePoE
• Consumo energetico: 5 W tipico a 12 V DC; fino a 15 W a 12 V DC o 18 W con PoE
• Grado di protezione: IP67
• Temperatura operativa: da -30 °C a +70 °C
• Temperatura operativa per misurazioni termiche accurate: da -20 °C a +60 °C
• Dimensioni: 300,9 × 181,8 × 181,8 mm
• Versione J: scatola di giunzione inclusa

Applicazioni consigliate

La Dahua TPC-BF5641-TB13F6-J-S5-V1 è indicata per il monitoraggio termico di impianti industriali, macchinari, apparecchiature elettriche, magazzini e aree tecniche. La misurazione della temperatura senza contatto, abbinata alla visione ottica da 4 MP e alle funzioni intelligenti, offre una soluzione versatile per individuare anomalie termiche e gestire gli eventi di sicurezza.

Le prestazioni di misurazione dipendono dalla distanza, dall’emissività del materiale, dalle condizioni ambientali e dalla configurazione del dispositivo.
