Dahua TPC-BF5641-TB19F12-J-S5-V1 Telecamera Termica con Misurazione Temperatura 4MP 19mm 12mm AI PoE ePoE IP67

Dahua TPC-BF5641-TB19F12-J-S5-V1 – Telecamera termica con misurazione della temperatura

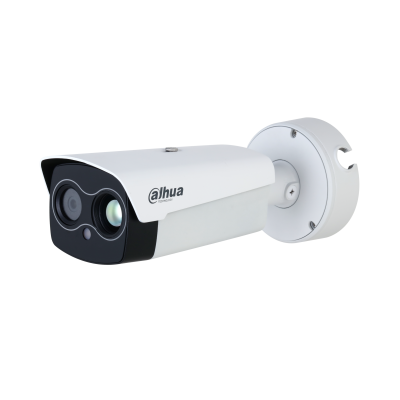

La Dahua TPC-BF5641-TB19F12-J-S5-V1 è una telecamera termica ibrida bullet IP progettata per il monitoraggio della temperatura, la videosorveglianza professionale e la protezione di aree sensibili. Integra un sensore termico da 640 × 512 pixel e una telecamera ottica da 4 MP, combinando l’analisi delle temperature con immagini visibili utili a verificare gli eventi rilevati.

La configurazione con obiettivo termico da 19 mm e ottica visibile da 12 mm è adatta al controllo di aree specifiche, impianti industriali e apparecchiature che richiedono un monitoraggio termico a distanza. La versione J-S5-V1 comprende la scatola di giunzione per agevolare l’installazione e la gestione dei collegamenti.

Sensore termico e visione ottica da 4 MP

Il sensore termico VOx non raffreddato offre una risoluzione di 640 × 512 pixel, un passo pixel di 12 μm e una sensibilità termica NETD fino a 35 mK a f/1.0. Opera nella banda infrarossa compresa tra 8 e 14 μm, consentendo di individuare differenze di temperatura anche in condizioni di illuminazione visibile insufficiente.

Il sensore ottico CMOS da 4 MP acquisisce immagini con risoluzione massima di 2688 × 1520 pixel. L’integrazione dei due canali permette di affiancare le informazioni termiche alle immagini visibili per facilitare l’analisi degli eventi.

Misurazione della temperatura senza contatto

La Dahua TPC-BF5641-TB19F12-J-S5-V1 supporta la misurazione della temperatura senza contatto fisico, una funzione utile per il monitoraggio di apparecchiature, impianti tecnici e processi industriali.

Le modalità di misurazione comprendono:

• Misurazione puntuale: rilevamento della temperatura in punti selezionati dell’immagine.
• Misurazione lineare: analisi delle temperature lungo una linea definita.
• Misurazione su area: controllo termico di zone specifiche della scena.
• Rilevamento delle anomalie termiche: individuazione di temperature che superano le soglie configurate.
• Allarmi di temperatura: segnalazione di condizioni potenzialmente critiche.

L’intervallo di misurazione comprende la modalità per basse temperature da -20 °C a +150 °C e quella per alte temperature da 0 °C a +550 °C. La precisione dichiarata raggiunge ±2 °C o ±2%, nelle condizioni operative previste dal produttore.

Con l’obiettivo termico da 19 mm, la distanza indicativa per la misurazione della temperatura è compresa tra 3 e 16 metri. La precisione effettiva dipende dalla distanza, dall’emissività del materiale, dalle condizioni ambientali e dalle dimensioni del bersaglio.

Ottiche per il monitoraggio a distanza

La configurazione delle ottiche consente di controllare aree specifiche e associare le informazioni termiche ai dettagli delle immagini visibili.

• Obiettivo termico: 19 mm a fuoco fisso.
• Campo visivo termico: circa 22,8° in orizzontale e 18,4° in verticale.
• Sensore ottico: CMOS da 1/1,8″.
• Risoluzione ottica: 4 MP, fino a 2688 × 1520 pixel.
• Obiettivo visibile: 12 mm a fuoco fisso.
• Campo visivo ottico: circa 37,3° in orizzontale e 21,4° in verticale.
• Illuminazione supplementare: portata dichiarata fino a 80 m.

L’obiettivo termico da 19 mm offre un campo visivo più ristretto rispetto alle ottiche grandangolari, risultando indicato per il monitoraggio di zone definite e per la misurazione termica a distanze maggiori rispetto alle versioni da 5, 9 e 13 mm.

Analisi intelligente e allarmi integrati

La telecamera integra funzioni di analisi intelligente per supportare la sicurezza e il controllo degli ambienti:

• Rilevamento del calore: individuazione di fonti termiche e anomalie.
• Protezione perimetrale: rilevamento di attraversamento linea e intrusione.
• Classificazione di persone e veicoli: distinzione dei target rilevanti.
• Rilevamento del fumo: supporto all’individuazione di situazioni potenzialmente pericolose.
• Tracciamento dei punti caldi e freddi: analisi delle variazioni termiche.
• Modalità Fusion: combinazione delle informazioni termiche e ottiche.
• Picture in Picture (PIP): visualizzazione contemporanea di dettagli provenienti dai due canali.

Gli allarmi acustici e luminosi integrati possono segnalare gli eventi rilevati e contribuire a una risposta tempestiva. Le prestazioni delle funzioni intelligenti dipendono dalla configurazione del sistema e dalle condizioni ambientali.

Connettività e installazione professionale

La connessione Ethernet permette di integrare la telecamera nei sistemi di videosorveglianza IP. Il supporto PoE 802.3af ed ePoE facilita il cablaggio con infrastrutture compatibili, mentre la registrazione locale su scheda MicroSD fino a 512 GB offre una soluzione di archiviazione direttamente sul dispositivo.

Le interfacce audio, gli ingressi e le uscite di allarme e la porta RS-485 permettono l’integrazione con altri componenti dell’impianto. La certificazione IP67 protegge la telecamera da polvere e infiltrazioni d’acqua, rendendola adatta alle installazioni esterne.

La scatola di giunzione inclusa nella versione J facilita la gestione dei collegamenti. L’uscita video analogica CVBS non è supportata nella configurazione con scatola di giunzione.

Caratteristiche tecniche

• Marca: Dahua
• Modello: TPC-BF5641-TB19F12-J-S5-V1
• Tipologia: telecamera termica ibrida bullet IP con misurazione della temperatura
• Sensore termico: VOx non raffreddato
• Risoluzione termica: 640 × 512 pixel
• Passo pixel termico: 12 μm
• Sensibilità termica NETD: ≤35 mK (@ f/1.0)
• Banda spettrale termica: 8–14 μm
• Obiettivo termico: 19 mm, fuoco fisso
• Campo visivo termico: 22,8° H / 18,4° V
• Sensore ottico: CMOS da 1/1,8″
• Risoluzione ottica: 4 MP, fino a 2688 × 1520 pixel
• Obiettivo visibile: 12 mm, fuoco fisso
• Campo visivo ottico: 37,3° H / 21,4° V
• Intervallo di misurazione della temperatura: da -20 °C a +150 °C e da 0 °C a +550 °C
• Precisione di misurazione: fino a ±2 °C o ±2%, nelle condizioni specificate dal produttore
• Distanza indicativa di misurazione termica: da 3 a 16 m con obiettivo da 19 mm
• Modalità di misurazione: punto, linea e area
• Funzioni intelligenti: rilevamento termico e del fumo, protezione perimetrale e classificazione persone/veicoli
• Modalità di visualizzazione: Fusion e PIP
• Allarmi integrati: acustico e luminoso
• Archiviazione locale: MicroSD fino a 512 GB
• Compressione video: H.265, H.264M, H.264H e H.264B
• Interfaccia di rete: RJ-45 10/100 Base-T
• Ingressi allarme: 2
• Uscite allarme: 2
• Ingresso audio: 1
• Uscita audio: 1
• Interfaccia seriale: RS-485
• Alimentazione: 12 V DC ±20%, PoE 802.3af ed ePoE
• Consumo energetico: 5 W tipico a 12 V DC; fino a 15 W a 12 V DC e 18 W con PoE
• Grado di protezione: IP67
• Temperatura operativa: da -30 °C a +70 °C
• Temperatura operativa per misurazioni accurate: da -20 °C a +60 °C
• Dimensioni: 300,9 × 181,8 × 181,8 mm
• Versione J: scatola di giunzione inclusa

Applicazioni consigliate

La Dahua TPC-BF5641-TB19F12-J-S5-V1 è indicata per il monitoraggio termico di impianti industriali, apparecchiature elettriche, macchinari, magazzini e infrastrutture. La misurazione della temperatura senza contatto, combinata con la visione ottica da 4 MP e le funzioni intelligenti di analisi, offre una soluzione versatile per individuare anomalie termiche e gestire gli eventi di sicurezza.

Le distanze di misurazione sono valori indicativi del produttore e possono variare in base alle dimensioni del bersaglio, all’emissività, alle condizioni atmosferiche e all’installazione.
