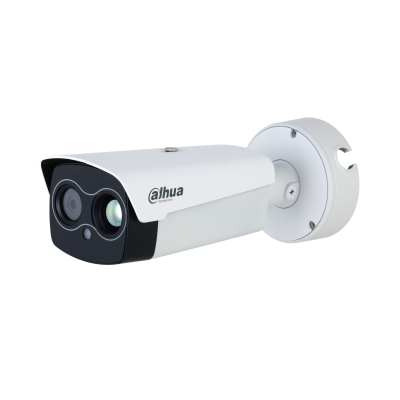

Dahua TPC-BF5641-TB35Z3-J-S5-V1 Telecamera Termica con Misurazione Temperatura 4MP 35mm Zoom Ottico 10-30mm AI PoE IP67

Dahua TPC-BF5641-TB35Z3-J-S5-V1 – Telecamera termica con misurazione della temperatura e zoom motorizzato

La Dahua TPC-BF5641-TB35Z3-J-S5-V1 è una telecamera termica ibrida bullet IP progettata per il monitoraggio della temperatura, la videosorveglianza professionale e la protezione di aree sensibili. Combina un sensore termico da 640 × 512 pixel con una telecamera ottica da 4 MP, consentendo di rilevare anomalie termiche e verificare gli eventi attraverso immagini visibili.

Il modello integra un obiettivo termico fisso da 35 mm e un’ottica visibile con zoom motorizzato da 10 a 30 mm. Questa configurazione è indicata per il monitoraggio di bersagli a distanza, il controllo di impianti industriali e la sorveglianza di infrastrutture e perimetri. La versione J-S5-V1 comprende la scatola di giunzione per facilitare l’installazione e la gestione dei collegamenti.

Sensore termico e visione ottica da 4 MP

Il sensore termico VOx non raffreddato offre una risoluzione di 640 × 512 pixel, un passo pixel di 12 μm e una sensibilità termica NETD fino a 20 mK a f/1.0. Opera nella banda infrarossa compresa tra 8 e 14 μm, consentendo di individuare differenze di temperatura anche in condizioni di illuminazione visibile insufficiente.

Il sensore ottico CMOS da 4 MP acquisisce immagini con risoluzione massima di 2688 × 1520 pixel. La combinazione dei due canali permette di affiancare le informazioni termiche ai dettagli visibili, facilitando la verifica degli eventi rilevati.

Misurazione della temperatura senza contatto

La telecamera consente di misurare la temperatura senza contatto fisico con l’oggetto, una funzionalità utile per il monitoraggio di macchinari, apparecchiature e impianti tecnici.

Le modalità di misurazione comprendono:

• Misurazione puntuale: rilevamento della temperatura in punti selezionati dell’immagine.
• Misurazione lineare: analisi della temperatura lungo una linea definita.
• Misurazione su area: controllo termico di zone specifiche.
• Rilevamento delle anomalie termiche: individuazione di valori che superano le soglie configurate.
• Allarmi di temperatura: segnalazione di condizioni potenzialmente critiche.

La misurazione termica supporta la modalità per basse temperature da -20 °C a +150 °C e quella per alte temperature da +100 °C a +550 °C, oltre alla modalità automatica da -20 °C a +550 °C. La precisione dichiarata raggiunge ±2 °C o ±2%, nelle condizioni operative specificate dal produttore.

Con l’obiettivo termico da 35 mm, la distanza indicativa per la misurazione della temperatura è compresa tra 6 e 29,4 metri. La distanza effettiva e l’accuratezza dipendono dalle dimensioni del bersaglio, dall’emissività del materiale, dalle condizioni ambientali e dalla configurazione dell’impianto.

Obiettivo termico da 35 mm e zoom ottico motorizzato

La configurazione delle ottiche è progettata per il controllo di aree specifiche e il monitoraggio a distanza.

• Obiettivo termico: 35 mm, fuoco fisso.
• Campo visivo termico: 11,1° in orizzontale e 8,3° in verticale.
• Sensore ottico: CMOS da 1/1,8″.
• Risoluzione ottica: 4 MP, fino a 2688 × 1520 pixel.
• Zoom ottico visibile: motorizzato da 10 a 30 mm.
• Campo visivo ottico: da 42° a 15° in orizzontale e da 22,8° a 8,4° in verticale.
• Illuminazione supplementare: portata dichiarata fino a 80 m.

L’obiettivo termico da 35 mm offre un campo visivo ristretto, adatto al monitoraggio di zone mirate. Lo zoom motorizzato permette di regolare l’inquadratura del canale visibile senza dover riposizionare fisicamente la telecamera.

Analisi intelligente e protezione perimetrale

La Dahua TPC-BF5641-TB35Z3-J-S5-V1 integra funzionalità di analisi intelligente per supportare il controllo degli ambienti e la gestione degli eventi di sicurezza:

• Rilevamento termico: individuazione di fonti di calore e anomalie.
• Protezione perimetrale: rilevamento di attraversamento linea e intrusione.
• Classificazione di persone e veicoli: distinzione dei target rilevanti.
• Rilevamento del fumo: supporto all’individuazione di potenziali situazioni di rischio.
• Tracciamento dei punti caldi e freddi: analisi delle variazioni termiche.
• Modalità Fusion: combinazione delle informazioni termiche e ottiche.
• Picture in Picture (PIP): visualizzazione contemporanea di dettagli provenienti dai due canali.

Gli allarmi acustici e luminosi integrati possono segnalare gli eventi rilevati. Le prestazioni delle funzioni intelligenti dipendono dalle condizioni ambientali, dalla configurazione e dalle caratteristiche dei bersagli.

Connettività, archiviazione e installazione

La connessione Ethernet permette di integrare la telecamera nei sistemi di videosorveglianza IP. Il supporto PoE 802.3af ed ePoE semplifica l’alimentazione e il cablaggio con infrastrutture compatibili. In condizioni adeguate, ePoE può supportare trasmissioni fino a 800 metri tramite cavo CAT-6.

La registrazione locale su scheda MicroSD fino a 512 GB offre un’opzione di archiviazione direttamente sul dispositivo. Sono inoltre presenti ingressi e uscite di allarme, interfacce audio e una porta RS-485 per l’integrazione con altri componenti dell’impianto.

La certificazione IP67 protegge la telecamera da polvere e infiltrazioni d’acqua. La versione J comprende la scatola di giunzione; l’uscita video analogica CVBS non è supportata nella configurazione con scatola di giunzione.

Caratteristiche tecniche

• Marca: Dahua
• Modello: TPC-BF5641-TB35Z3-J-S5-V1
• Tipologia: telecamera termica ibrida bullet IP con misurazione della temperatura
• Sensore termico: VOx non raffreddato
• Risoluzione termica: 640 × 512 pixel
• Passo pixel termico: 12 μm
• Sensibilità termica NETD: ≤20 mK (@ f/1.0)
• Banda spettrale termica: 8–14 μm
• Obiettivo termico: 35 mm, fuoco fisso
• Campo visivo termico: 11,1° H / 8,3° V
• Sensore ottico: CMOS da 1/1,8″
• Risoluzione ottica: 4 MP, fino a 2688 × 1520 pixel
• Zoom ottico: motorizzato 10–30 mm
• Campo visivo ottico: 42°–15° H / 22,8°–8,4° V
• Intervallo di misurazione termica: da -20 °C a +150 °C; da +100 °C a +550 °C; modalità automatica da -20 °C a +550 °C
• Precisione di misurazione: fino a ±2 °C o ±2%
• Distanza indicativa di misurazione: da 6 a 29,4 m con obiettivo termico da 35 mm
• Modalità di misurazione: punto, linea e area
• Funzioni intelligenti: rilevamento termico e del fumo, protezione perimetrale e classificazione persone/veicoli
• Modalità di visualizzazione: Fusion e PIP
• Allarmi integrati: acustico e luminoso
• Archiviazione locale: MicroSD fino a 512 GB
• Compressione video: H.265, H.264M, H.264H e H.264B
• Interfaccia di rete: RJ-45 10/100 Base-T
• Ingressi allarme: 2
• Uscite allarme: 2
• Ingresso audio: 1
• Uscita audio: 1
• Interfaccia seriale: RS-485
• Alimentazione: 12 V DC ±20%, PoE 802.3af ed ePoE
• Consumo energetico: 5 W tipico a 12 V DC; fino a 15 W a 12 V DC e 18 W con PoE
• Grado di protezione: IP67
• Temperatura operativa: da -30 °C a +70 °C
• Temperatura operativa per misurazioni accurate: da -20 °C a +60 °C
• Dimensioni: 300,9 × 181,8 × 181,8 mm
• Versione J: scatola di giunzione inclusa

Applicazioni consigliate

La Dahua TPC-BF5641-TB35Z3-J-S5-V1 è indicata per il monitoraggio termico di impianti industriali, apparecchiature elettriche, macchinari, infrastrutture e perimetri estesi. La combinazione di obiettivo termico da 35 mm, zoom ottico motorizzato e misurazione della temperatura senza contatto offre una soluzione professionale per individuare anomalie termiche e verificare gli eventi a distanza.

Le distanze di misurazione sono valori indicativi e possono variare in base alle dimensioni del bersaglio, all’emissività, alle condizioni atmosferiche e all’installazione.
