Dahua TPC-BF5641-TB9F4-J-S5-V1 Telecamera Termica con Misurazione Temperatura 4MP 9mm 4mm AI PoE ePoE IP67

Dahua TPC-BF5641-TB9F4-J-S5-V1 – Telecamera termica con misurazione della temperatura

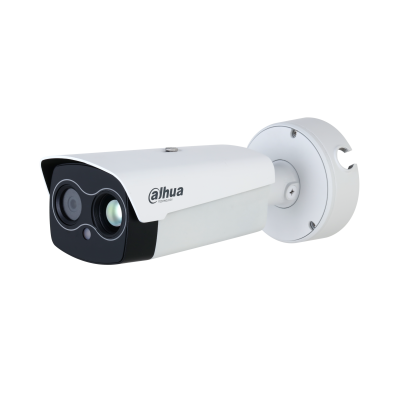

La Dahua TPC-BF5641-TB9F4-J-S5-V1 è una telecamera termica ibrida bullet IP progettata per il monitoraggio della temperatura, la videosorveglianza professionale e la protezione di aree sensibili. Grazie alla combinazione di un sensore termico da 640 × 512 pixel e di una telecamera ottica da 4 MP, permette di rilevare anomalie termiche e visualizzare contemporaneamente i dettagli della scena.

La configurazione comprende un obiettivo termico da 9 mm e un’ottica visibile da 4 mm. La funzione di misurazione termica senza contatto consente di monitorare temperature e individuare condizioni anomale in impianti, apparecchiature e ambienti industriali. La versione J include la scatola di giunzione per agevolare l’installazione e la gestione dei collegamenti.

Doppio sensore termico e ottico

Il sensore termico VOx non raffreddato offre una risoluzione di 640 × 512 pixel, un passo pixel di 12 μm e una sensibilità NETD fino a 35 mK a f/1.0. Opera nella banda infrarossa compresa tra 8 e 14 μm, consentendo di rilevare differenze di temperatura anche quando l’illuminazione visibile è insufficiente.

Il sensore ottico CMOS da 4 MP acquisisce immagini con risoluzione massima di 2688 × 1520 pixel. L’integrazione dei due canali permette di associare le informazioni termiche alle immagini visibili per una migliore analisi degli eventi.

Misurazione della temperatura senza contatto

La telecamera supporta diverse modalità di misurazione della temperatura, utili per il controllo di apparecchiature, impianti tecnici e aree in cui è importante individuare variazioni termiche.

• Misurazione puntuale: rilevamento della temperatura in punti selezionati.
• Misurazione lineare: analisi termica lungo una linea definita.
• Misurazione su area: monitoraggio della temperatura in zone specifiche dell’immagine.
• Rilevamento delle anomalie termiche: individuazione di temperature che superano le soglie configurate.
• Allarmi di temperatura: segnalazione di condizioni potenzialmente critiche.

L’intervallo di misurazione comprende la modalità per basse temperature da -20 °C a +150 °C e quella per alte temperature da 0 °C a +550 °C. La precisione dichiarata raggiunge ±2 °C o ±2%, nelle condizioni previste dal produttore.

Per la misurazione della temperatura, la distanza indicativa associata all’obiettivo termico da 9 mm è compresa tra 1 e 5 metri. La precisione effettiva dipende anche dalla distanza, dall’emissività del materiale e dalle condizioni ambientali.

Ottiche e campo visivo

La configurazione ottica consente di combinare il rilevamento termico con un’ampia visuale nel canale visibile.

• Obiettivo termico: 9 mm, fuoco fisso.
• Campo visivo termico: 48,6° in orizzontale e 38,6° in verticale.
• Sensore ottico: CMOS da 1/1,8″.
• Risoluzione ottica: 4 MP, fino a 2688 × 1520 pixel.
• Obiettivo visibile: 4 mm, fuoco fisso.
• Campo visivo ottico: 87° in orizzontale e 47,3° in verticale.

Questa combinazione è adatta al controllo di aree relativamente ampie e al monitoraggio delle variazioni termiche in prossimità di impianti e apparecchiature.

Analisi intelligente e allarmi

La Dahua TPC-BF5641-TB9F4-J-S5-V1 integra funzioni di analisi intelligente per supportare il controllo degli ambienti e la gestione degli eventi di sicurezza:

• Rilevamento del calore: individuazione di fonti termiche nella scena.
• Rilevamento del fumo: supporto all’identificazione di potenziali situazioni di rischio.
• Protezione perimetrale: rilevamento di attraversamento linea e intrusione.
• Classificazione di persone e veicoli: distinzione dei target rilevanti.
• Tracciamento dei punti caldi e freddi: supporto all’analisi delle variazioni termiche.
• Modalità Fusion: combinazione delle informazioni termiche e ottiche.
• Picture in Picture (PIP): visualizzazione contemporanea di dettagli provenienti dai due canali.

Gli allarmi acustici e luminosi integrati possono segnalare gli eventi rilevati. Le prestazioni delle funzioni intelligenti dipendono dalla configurazione e dalle condizioni operative.

Connettività e installazione

La connessione Ethernet permette di integrare la telecamera nei sistemi di videosorveglianza IP. Il supporto PoE 802.3af ed ePoE semplifica l’alimentazione e il cablaggio con dispositivi compatibili.

Il dispositivo supporta la registrazione locale su scheda MicroSD fino a 512 GB e dispone di interfacce per collegare dispositivi esterni, tra cui ingressi e uscite di allarme, connessioni audio e RS-485.

La certificazione IP67 protegge la telecamera da polvere e infiltrazioni d’acqua, rendendola adatta alle installazioni esterne. La versione J comprende la scatola di giunzione. L’uscita video analogica CVBS non è disponibile nella configurazione con scatola di giunzione.

Caratteristiche tecniche

• Marca: Dahua
• Modello: TPC-BF5641-TB9F4-J-S5-V1
• Tipologia: telecamera termica ibrida bullet IP con misurazione della temperatura
• Sensore termico: VOx non raffreddato
• Risoluzione termica: 640 × 512 pixel
• Passo pixel termico: 12 μm
• Sensibilità termica NETD: ≤35 mK (@ f/1.0)
• Banda spettrale termica: 8–14 μm
• Obiettivo termico: 9 mm, fuoco fisso
• Campo visivo termico: 48,6° H / 38,6° V
• Sensore ottico: CMOS da 1/1,8″
• Risoluzione ottica: 4 MP, fino a 2688 × 1520 pixel
• Obiettivo visibile: 4 mm, fuoco fisso
• Campo visivo ottico: 87° H / 47,3° V
• Intervallo di misurazione della temperatura: da -20 °C a +150 °C e da 0 °C a +550 °C
• Precisione di misurazione: fino a ±2 °C o ±2%
• Distanza indicativa di misurazione: da 1 a 5 m con obiettivo termico da 9 mm
• Modalità di misurazione: punto, linea e area
• Funzioni intelligenti: rilevamento del calore e del fumo, protezione perimetrale e classificazione persone/veicoli
• Modalità di visualizzazione: Fusion e PIP
• Allarmi integrati: acustico e luminoso
• Archiviazione locale: MicroSD fino a 512 GB
• Interfaccia di rete: RJ-45 10/100 Base-T
• Ingressi allarme: 2
• Uscite allarme: 2
• Ingresso audio: 1
• Uscita audio: 1
• Interfaccia seriale: RS-485
• Uscita video analogica: CVBS/BNC non disponibile con scatola di giunzione
• Alimentazione: 12 V DC ±20%, PoE 802.3af ed ePoE
• Consumo energetico: 5 W tipico a 12 V DC; fino a 15 W a 12 V DC
• Grado di protezione: IP67
• Temperatura operativa: da -30 °C a +70 °C
• Dimensioni: 300,9 × 181,8 × 181,8 mm
• Versione J: scatola di giunzione inclusa

Applicazioni consigliate

La Dahua TPC-BF5641-TB9F4-J-S5-V1 è indicata per il monitoraggio termico di impianti industriali, apparecchiature elettriche, magazzini, infrastrutture e aree esterne. La misurazione della temperatura senza contatto, combinata con la visione ottica da 4 MP e le funzioni di analisi intelligente, offre una soluzione versatile per la prevenzione delle anomalie termiche e la gestione degli eventi di sicurezza.

Le prestazioni di misurazione dipendono dalla distanza, dall’emissività del materiale, dalle condizioni ambientali e dalla configurazione del dispositivo.
